Morgan Schaffer Calistos DGA - Naturgy Besós

Detección temprana de una falla incipiente en un transformador elevador de la central CC Besós Naturgy.

La aplicación

Transformador principal de salida 500MVA – 21KV/229KV tipo acorazado.

El problema

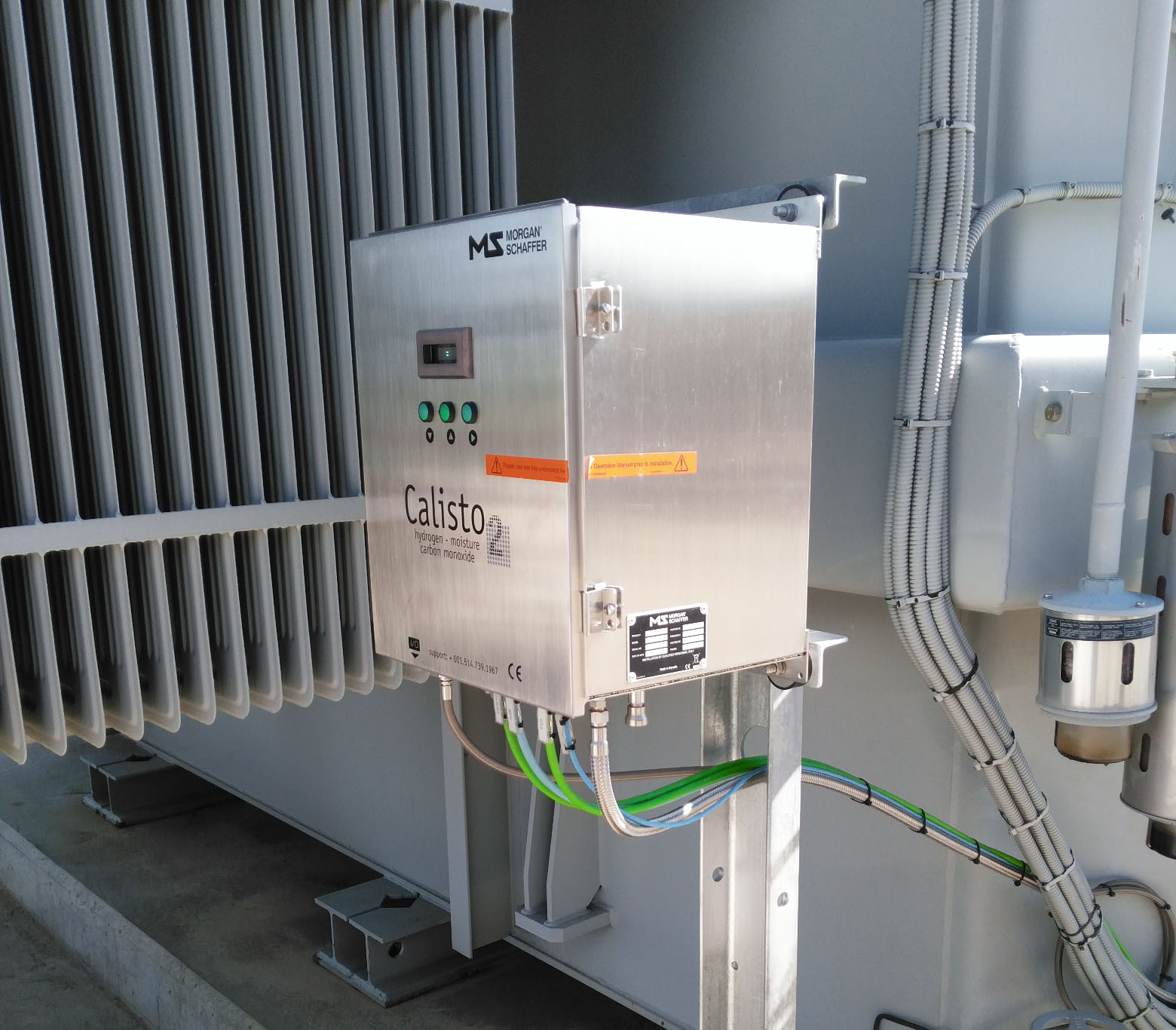

Un monitor DGA Calisto 2 instalado en el transformador alerta repentinamente de un incremento de 100 ppm de H2 y 50 ppm de CO. La situación se agrava dos días más tarde, llegando la medida a 500 ppm de H2 y 280 ppm de CO.

La solución

Los análisis de urgencia en laboratorio corroboraron los datos adelantados en tiempo real por el monitor Calisto, confirmando la presencia de gases de falla en el aceite. Un análisis de los tipos de gas encontrados y su concentración, permitió diagnosticar una falla térmica con indicios de carbonización. Para evitar un fallo catastrófico en el transformador, se decidió ponerlo fuera de servicio y llevar a cabo pruebas exhaustivas de sus componentes.

Los resultados

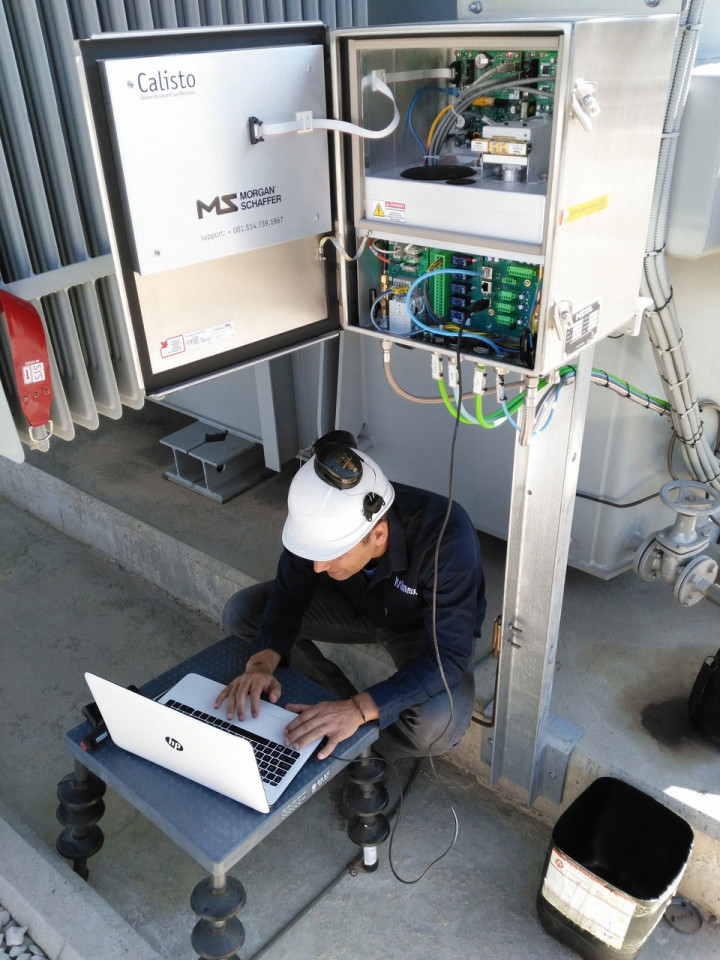

La inspección de la bobina de baja tensión reveló la mala conexión de un casquillo que provocaba su calentamiento por encima de los 700ºC, y la degradación severa del aislante. El monitor Morgan Schaffer Calisto 2, instalado en el transformador, permitió la detección temprana de esta falla y previno un fallo irreparable del activo. Finalmente, se reparó la avería y el transformador volvió a ponerse en servicio, incorporando esta vez un monitor multigas para monitorizar la ausencia de nuevas fallas en el sistema.
